Доступная среда для инвалидов и граждан с ограниченными возможностями перемещения включает множество дополнительных конструкций. Одними из систем комфортного жизнеобеспечения являются пандусы. Пологие системы въезда/съезда обеспечивают гражданам с ограниченными возможностями (ОВЗ) доступ в помещения жилого, промышленного, торгового назначения. Чтобы пологие конструкции были удобны, их проектируют и обустраивают с учетом ГОСТ.

Пандус. Основные характеристики, общие требования

Как таковой пандус представляет собой пологую плоскость с ровной поверхностью и определенным углом наклона. Плоскость соединяет две и более горизонтальных поверхностей, расположенных на разном уровне возвышения от проезжей/прохожей части.

Обычный пандус можно увидеть как элемент лестницы рядом с любым строением. Несъемную стационарную конструкцию чаще всего обустраивают в один пролет, планируют на этапе проектирования объекта. Стационарные пандусы считают одними из наиболее практичных и удобных конструкций.

К общим требованиям относят:

• удобство для маломобильных граждан;
• достаточную ширину для размещения инвалидного кресла, коляски, сопровождения;
• простоту въезда/съезда;
• наличие ограждений (перил);
• ровность поверхности;
• безопасность эксплуатации.

Категорически недопустимо устраивать пандусы, съезд которых выходит на оживленную трассу.

Стандартные размеры пандуса, правила установки

Чтобы пандус был удобным для пользования, конструкцию выкладывают в соответствии с требованиями ГОСТ, СНиП:

1. Минимальная разница высот, при которой обязательно обустройство пандуса, составляет 40 мм.
2. При условии расчетной длины дорожки более 360 см, сооружение пандуса невозможно. В этом случае обустраивают не пандус, а подъемник.
3. При перепадах высот более 300 мм обустраивают подъемник.
4. Расчетная ширина дорожки зависит от количества людей, одновременно пользующихся пандусом. Если планируется проезд инвалидов в колясках, расчетная ширина марша от 180 см. При одностороннем движении – от 150 см.
5. Высота одного пролета (пологой дорожки между площадками) не более 80 см, длина до 900 см. Если обустройство пологого прямого пандуса невозможно из-за особенностей места расположения, делают винтовой аналог. Поворотов может быть 2-3, каждый поворот дополняется пологой и ровной площадкой достаточной длины, ширины. Ширина при полном повороте не может быть менее 200 см.
6. Края дорожек оснащают бортами высотой от 50 мм или дополняют перилами, ограждениями из металлических труб. Трубы располагают на высоте 100-150 мм.
7. При строительстве пандусов внутри объектов учитывают высоту стен. Минимальное расстояние от пологой дорожки до потолка от 200 см. Максимальная протяженность пологого подъема до 10 м.

Правила монтажа пандусов для инвалидов, людей с ограниченными возможностями:

• стационарные конструкции ставят рядом с входом в строение, как дополнение лестничного проема;
• откидные системы сооружают в ограниченном пространстве, учитывают необходимость крепления к стене и удобство эксплуатации для людей с ОВЗ.

Откидные пандусы удобны возможностью демонтажа с последующим монтажом в любом месте.

Какой должен быть угол наклона по СНиП

Проектирование пандусов – работа, в которой учитывают ряд нюансов. Основным является угол наклона. Слишком крутой угол осложнит возможность подъема на коляске, пологий – вызовет проблемы с протяженностью пологой дорожки.

Поверхности с наклоном конструируют с расчетным углом наклона определенной величины, указанной в ГОСТ:

• рассчитывают угол наклона пандуса соотношением высоты и длины;
• для перемещения инвалидных колясок расчетная величина угла наклона до 5%. В градусах это 2,86;
• в определенных случаях угол наклона можно увеличить не более чем на 3%, но только при условии недолгого пользования устройством.

Перепад высот пандуса не должен превышать в любом месте более 50 см, длина полового полотна без поворотов не более 600 см.

В местах с ограниченным пространством угол наклона площадки увеличивают до 10% (5,7 градусов). Допустимый перепад высот до 20 см, поперечный уклон до 2%.

СП 59.13330.2012

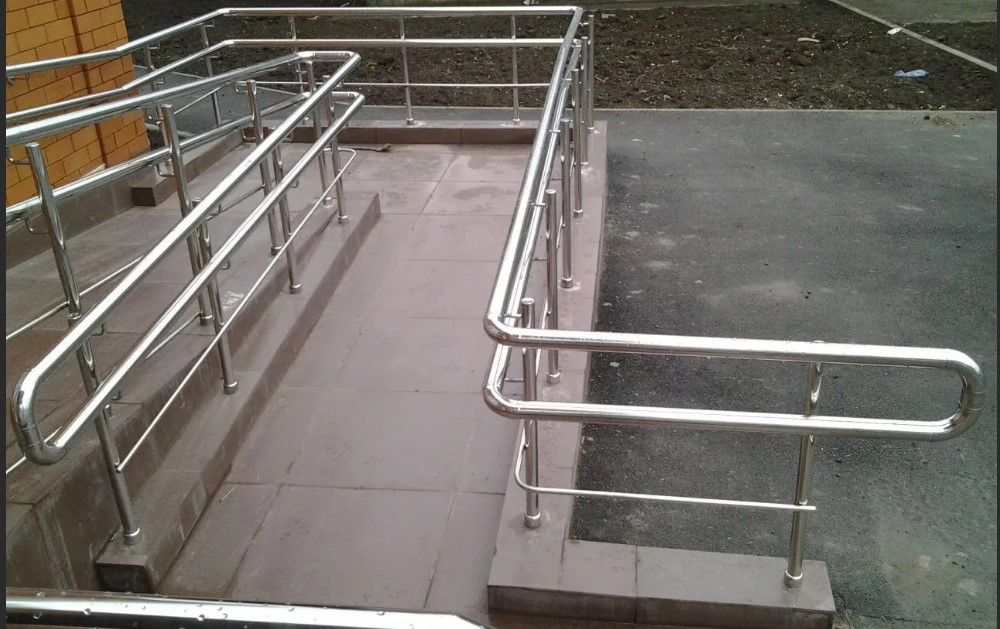

Перила и поручни

В соответствии с правилами, ГОСТ, перила и поручни устанавливают так:

1. При сооружении пандуса перила делают по обеим сторонам дорожки. Если подразумевается движение в обе стороны, поручни ставят вдоль середины, разграничивающей стороны движения.
2. Если угол наклона подъемной части дорожки меньше 5%, поручни необязательны.
3. По нормативам ГОСТ поручни устанавливают так, чтобы было 2 уровня высоты. Первый – на высоте 70 см от пологой дорожки, второй на высоте в 90 см. Если пандус предназначен для перемещения детских инвалидных колясок, устанавливают поручень на высоте 50 см.

В соответствии с ГОСТ Р51261-99 поручни, перила ставят на конструкциях с высотой подъема от 15 см, протяженности пологой части от 180 см. Часть перил, выходящих за пределы площадки от 30 см, конструкции делают гладкими, без выступов, острых углов, которые могут поранить руки, помешать прочному захвату.

К дополнительным требованиям по монтажу перил, поручней относят:

• параллельность перил относительно друг друга;
• прочность, надежность;
• отсутствие ранящих элементов, неразрывность поручней по всей длине;
• отступ от стен 45-60 мм.

Перила, поручни делают из металлической трубы сечением в 40-60 мм.

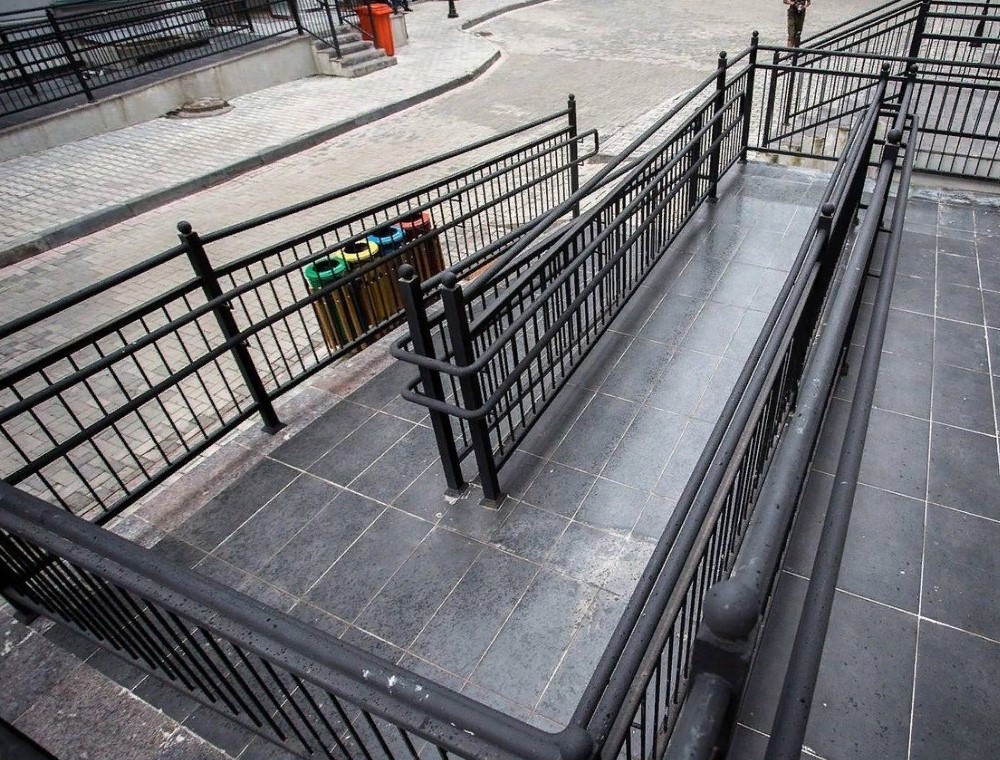

Горизонтальные площадки и бортики

Наклонные поверхности дополнительно оснащают ровными площадками:

1. Их располагают в самом начале и в конце подъема. Минимальные размеры площадок 150х150 см.
2. Также горизонтальные площадки обустраивают на пандусах, длина которых превышает 900 см. Такой спуск разбивают на несколько частей (2-3) и каждую дополняют площадкой.
3. Площадки закладывают в проект, если подъемная дорожка сделана с изгибами, винтовыми поворотами. Любое изменение направления обязательно дополняется ровной плоскостью для разворота коляски.

Бортики делают по краям дорожки, высота бортиков от 5 см.

Виды пандусов и аппарель

Конструкции для людей с ОВЗ различаются по своей длине, форме и дополнительной оснащенности. Специалисты разделяют несколько видов пандусов:

• съемные – системы, которые монтируют для краткосрочного пользования;
• стационарные обустраивают на длительную (постоянную) эксплуатацию;
• откидные с креплением на петли и фиксацией на любой вертикальной поверхности;
• телескопические (выдвижные);
• рампы.

Кроме пандусов допустимо обустройство аппарели. Эта конструкция представляет собой одну или две широкие площадки, по которым могут проехать инвалидные коляски.

Независимо от типа, при обустройстве пандусов придерживаются идентичных требований.

Особенности конструкции

Тип пандуса определяет особенности системы:

1. Стационарные. Проектируют на стадии возведения объекта, изготавливают из прочного материала (бетона, камня, металла). Пандусы предназначены для длительной или постоянной эксплуатации, могут иметь более 2-х пролетов, часто выглядят в форме буквы П.
2. Откидные. Устанавливают в зонах лестничных пролетов, системы дополняют фиксаторами для крепления на стенах. Обязательным условием монтажа является простота откидывания, подъема пандусов. Системы представляют собой пару параллельных полотен или платформ. Изготавливают откидные конструкции из легких, но прочных материалов, например, алюминия.

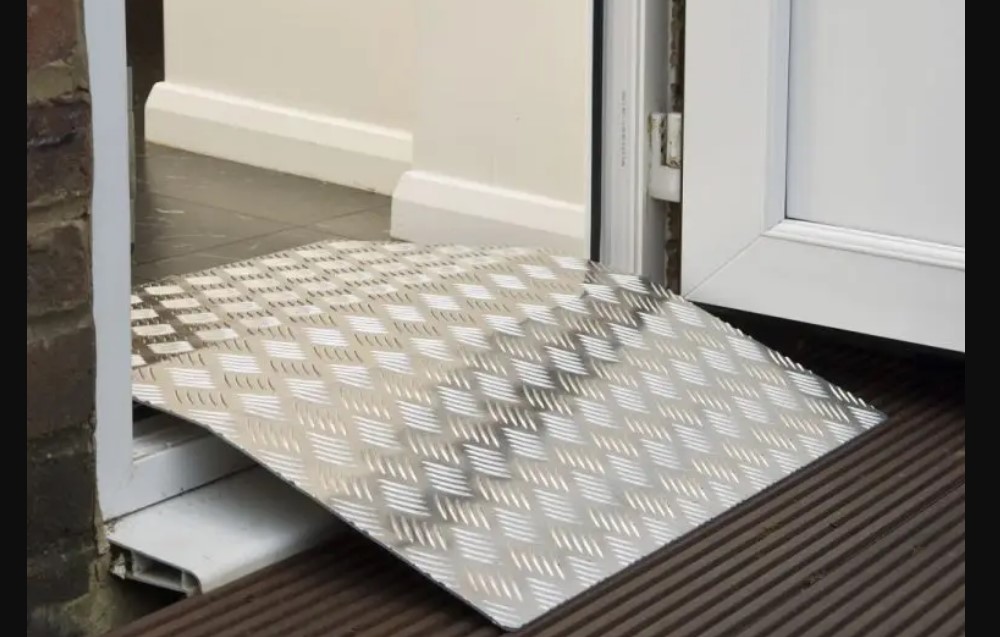

3. Съемные. Пандусы для кратковременного пользования ставят в зонах с редкой необходимостью обеспечения комфортного въезда. Изготавливают из дюралюминия, максимальная нагрузка до 400 кг. Изделия могут быть телескопического (выдвижного) типа или рампы. Особенность рамп – малые габариты (до 85 см), что позволяет устанавливать их рядом с порогами, бордюрами, подъемом на 1 ступень.

Стационарные пандусы относят к несъемным устройствам, остальные входят в группу съемных конструкций.

Различия в конструкциях

Конструктивные особенности пандусов определены СП 59.13330.2011. Изготавливают пандусы из бетона, металла. Рампы допустимо делать из металла с резиновым покрытием. Металлические изделия покрывают защитным составом, предупреждающим ржавление, коррозию. В качестве крепления подвижных элементов применяют анкеры.

В бытовых условиях часто используют деревянные откидные пандусы. Для перемещения по ступеням площадку укладывают поверх пролета, затем поднимают и устанавливают к стене на ребро.

Вне зависимости от вида, конструкции, пандусы для людей с ОВЗ должны быть простыми, удобными и безопасными.

Требования к входной площадке

Размеры стандартной площадки регулирует СП 30-102-99:

• ширина от 18,5 м;
• глубина при открывании двери внутрь помещения от 1,4 м, при открывании двери наружу от 1,5 м;
• площадь для полного разворота от 2,2 м;
• площадки на улице оборудуют навесами, водоотводами;
• в зимнее время площадки очищают от осадков, наледи или обустраивают подогрев.

От края площадки до тротуара должно быть не менее 40 см, если площадка обустраивается рядом с проезжей частью, ее отделяют бортиками.

Нормативные документы

Проектирование и возведение пандусов выполняют в соответствии с утвержденными правилами, нормативными документами:

№	Вид документа	Особенности
1	СНиП 35-01-2001 от 2001 г	Основной документ с требованиями по обустройству конструкций, их параметрам
2	ГОСТ Р 51261-99	Документ с размерными параметрами пандусов
3	СП 59.13330.2012	Дополненный свод нормативов с уточненными правилами обустройства пандусов
4	ГОСТ Р 51261-99	Документ с установленными требованиями к поручням, перилам

Ненормативные изделия

Ненормативные изделия допустимо устанавливать на период короткого пользования, например при ремонте основного пандуса, крыльца или в условиях ограниченной площади.

Изделия могут не отвечать требованиям по длине, материалу изготовления, однако должны отличаться удобством и безопасностью эксплуатации.

Кнопки для вызова

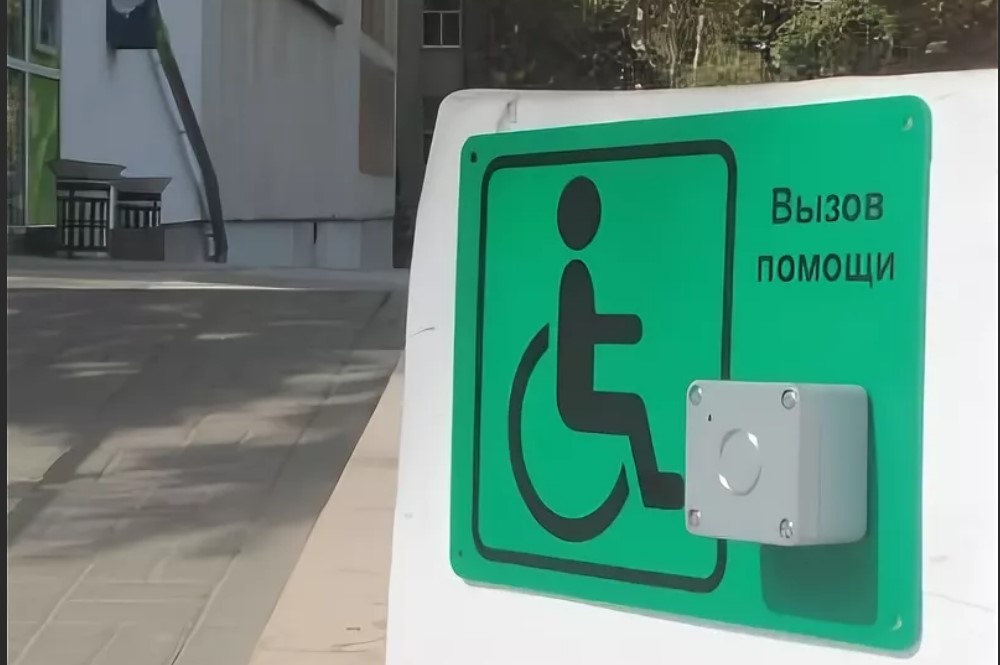

Кнопка вызова персонала, помощи – не замена, а дополнение пандусов. Ставят кнопки в условиях ограниченных площадей, невозможности монтажа стационарного подъемника, пандуса.

Кнопки монтируют согласно установленным требованиям:

• высота монтажа 85-100 см от поверхности грунта, крыльца;
• расстояние от первой преграды, ступени 40 см;
• кнопку ставят так, чтобы персонал мог видеть инвалида, нуждающегося в помощи;
• кнопку оснащают защитным кожухом;
• конструкцию дополняют пиктограммой «Инвалид», ремонтируют по мере износа, в случае актов вандализма;
• рабочее напряжение на кнопку не более 220 В.

Пользуются кнопкой вызова инвалиды, люди, которым нужна помощь. При нажатии на кнопку внутри строения раздается сигнал, на который выходит сотрудник, помогает инвалиду подняться, принимает заказ на продукты и т.д.

Съезды для тротуаров

При пересечении дорог, транспортных магистралей тротуары дополняют съездами с показателями:

1. Ширина для движения в обе стороны от 180 см. Ширина для движения в одну сторону от 150 см.
2. Допустимый уклон съездов 5%. Если тротуар размещен рядом с домом, разрешено делать наклон в 10%.
3. Поперечный уклон съезда не более 1,5-2%.

Съезды и дорожки дополняют ограждениями, бортиками высотой от 5 см. Требование желательное, но необязательное.

Нормативные размеры и конструкции

Нормативные размеры регламентируют акты ГОСТ, СНиП:

• максимально допустимая высота пролета до 80 см;
• ширина для двустороннего движения 1,8 м, одностороннего 1,5 м;
• оптимальная ширина пандуса от 2 м;
• край дорожки дополняют бортиками высотой от 5 см;
• металлические поручни устанавливают на высоте до 0,9 м.

Двухколейные конструкции ставят для индивидуального пользования. Обустройство пандусов для мест общего пользования допускается в виде ровного сплошного покрытия. Для удобства передвижения инвалидов с ОВЗ посередине дорожки делают ступени для сопровождающего, ширина ступеней не более 40 см.

Предельные углы спуска

Чтобы перемещение колясок по пандусу было комфортным, установлены следующие нормативы:

1. Уклон пологой части не более 8-15%. На практике максимальная величина уклона редко превышает 10%. Увеличивают показатель в условиях ограниченной площади.
2. Максимально допустимый угол спуска 18%. В этом случае пандус обязательно оснащают перилами, поручнями.

Установка пандусов на лестничные пролеты возможна только с полной переделкой последних, во всех других случаях выявляется нарушение уклона.

Требования к площадкам

Нормативные размеры площадок:

• ширина от 18,5 м;
• глубина при открывании двери наружу от 1,5 м, внутрь – от 1,4 м;
• габариты горизонтальной ровной площадки для полного разворота от 2 м;
• ширина на выезде с прямого марша 90-140 см;
• ширина на выезде с поворота от 140 см;
• ширина перед спуском, поворотом под прямым углом от 140 см.

Все параметры допустимо увеличивать, но не уменьшать.

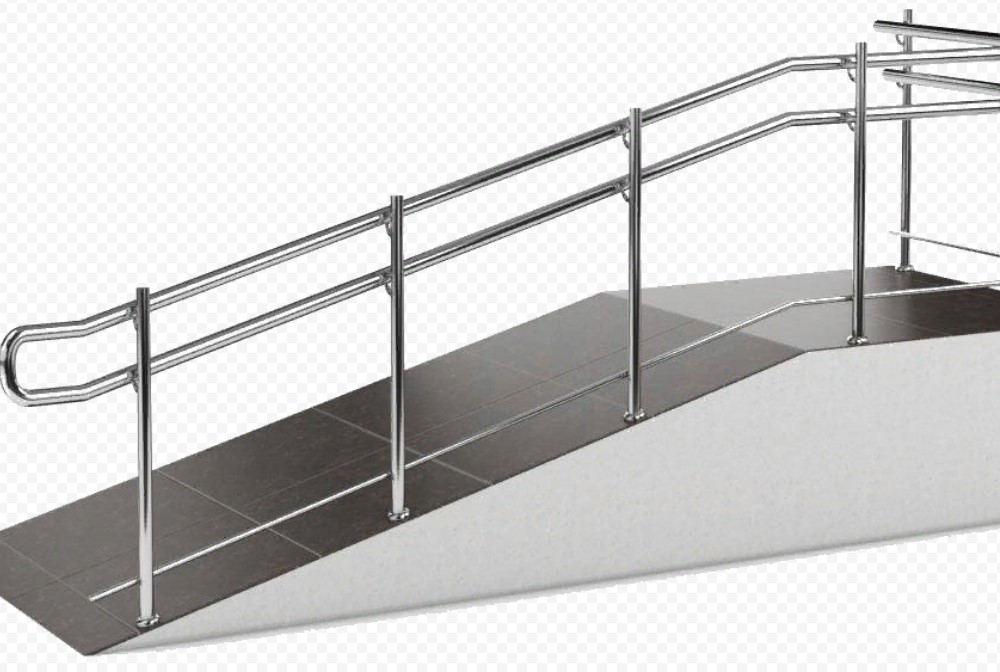

Элементы ограждения

Свод требований к ограждениям предписывает следующие параметры установки:

1. Ограждения устанавливают по всей длине дорожек, включая горизонтальные площадки. Ограждения не могут иметь перерывов более 2 см ширины.
2. Высота расположения основного поручня до 0,7 м. Дополнительные перила ставят на высоте от 0,5 м для детей, 0,9 м для сопровождающих.
3. Поручни делают ровными, округлыми без зазубрин, ранящих элементов. Элементы ограждения выставляют непрерывной линией, расположенной на одной рекомендованной высоте.
4. Фиксацию ограждений выполняют с наружной стороны, торцов.
5. Свободная часть поручней за пределами марша не менее 30 см. Концы делают закругленными.

Поручни и ограждения изготавливают из прочного материала. Чаще всего используют круглую трубу сечением 40-60 мм.
